CK1120走心式數控車床三軸均采用直線滾動導軌，由值伺服電機驅動，直線式排刀結構具有快速換刀的特點，數控系統功能完善，操控簡易。根據零件加工需要，可選配側面動力頭，實現鉆孔、銑削自動化生產。
1、刀具數量多，刀具交換快速。
2、能加工超細長的各種零件。
3、動力頭滿足車削、銑削復合化加工的需求。
4、合理布局，外型小巧占地面積少。
5、精選優質樹脂砂，底座床身整體鑄造，嚴格時效處理，具有佳的剛性，優良的減震性能和強韌性，可確保機器的穩定性。
6、*的無導套設計可以使走心機的通病，尾料長度在120mm~180mm左右，而使用無導套設計之后，可以使尾料和走刀機的尾料長度相當。由于可以不使用導套進行加工，走心機由于材料彎曲出現的工件外徑橢圓現象得到極大的改善，使本機的真圓度與走刀機相當，降低了對原材料的要求。
7、根據生產的需求也可以使用固定導套和活動導套。
性能參數
CK1120走心式數控車床參數：
| 機床參數 | |||||
| 電源 | 電源額定電壓 | 三相交流380V | 排刀系統 | 排刀式 | 共12把 |
| 電源額定頻率 | 50HZ | 車削刀具 | 9把 | ||
| 總輸入功率 | 4.75kW | 刀具尺寸 | 12*12mm | ||
| 數控系統 | BYSK | YZ150 | 正面鉆孔 | 3把 | |
| 小設定單位 | 0.001mm | 鉆孔軸尺寸 | ER11/20mm | ||
| X軸脈沖當量 | 0.0005mm | 冷卻系統 | 切削油用電機功率 | 0.18kW | |
| Y軸脈沖當量 | 0.001mm | 冷卻箱容量 | 150L | ||
| Z軸脈沖當量 | 0.001mm | 潤滑系統 | 馬達功率 | 25W | |
| 大編程尺寸 | ±9999.999 | 容量 | 1.5L | ||
| 切削速度 | 1--4000mm/min | 氣動系統 | 輸入壓縮空氣氣壓 | 0.4--0.6Mpa | |
| X軸快速進給速度 | 18000mm/min | ||||
| Y軸快速進給速度 | 18000mm/min | ||||

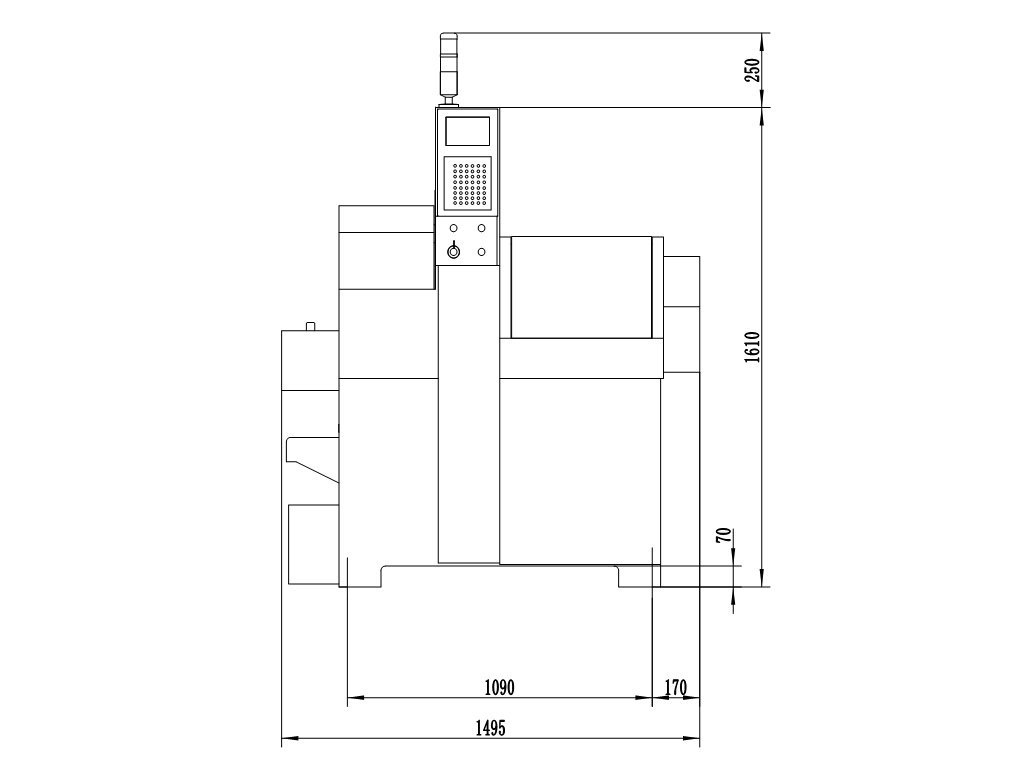

| Z軸快速進給速度 | 18000mm/min | 機床尺寸 | 長*寬*高 | 1495*1010*1860 | |
| 主軸 | 大棒料直徑 | Φ20mm | 機床重量 | ||
| 主軸通孔直徑 | Φ21mm | 可選配置 | |||
| 主軸中心離地面高度 | 980mm | 旋轉中心架 | |||
| 主軸轉速 | 0-4000r/min | 側銑動力頭 | |||
| 主軸馬達功率 | 2kW | ||||
| 行程 | X軸行程 | 80mm（直徑量） | |||
| Y軸行程 | 150mm | ||||
| Z軸行程 | 250mm | ||||
| X軸伺服馬達功率 | 0.75kW | ||||
| Y軸伺服馬達功率 | 0.75kW | ||||
| Z軸伺服馬達功率 | 0.75kW | ||||
| 滑軌形式 | 直線導軌 | ||||
產品配置
CK1120走心式數控車床主要技術配置：
| 機床配置 | ||
| 名稱 | 型號/規格 | 廠家 |
| 系統 | BYSK150系統 | 自制 |
| 主軸電機 | 2kW伺服電機 | 臺達 |
| X軸電機 | 750W伺服電機 | 安川 |
| Y軸電機 | 750W伺服電機 | 安川 |
| Z軸電機 | 750W伺服電機 | 安川 |
| X軸絲桿 | 240*2006 | 躍爾/THK |
| Y軸絲桿 | 330*2006 | 躍爾/THK |
| Z軸絲桿 | 523*2006 | 躍爾/THK |
| X軸導軌 | HGH20 | 上銀/銀泰/THK |
| Y軸導軌 | HGH20 | 上銀/銀泰/THK |
| Z軸導軌 | HGW25 | 上銀/銀泰/THK |
  | ||
